Opis
Zastosowanie

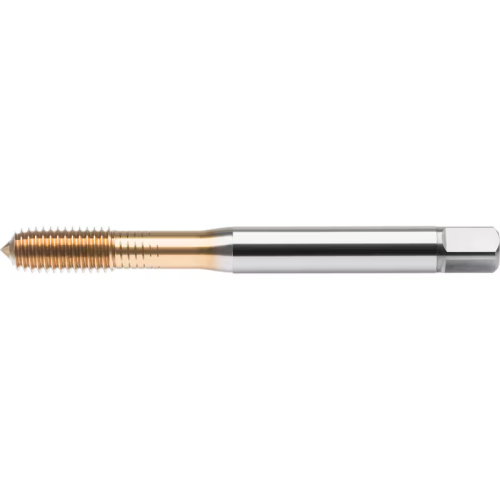

Do wykonywania gwintów metrycznych w otworach przelotowych i nieprzelotowych na maszynach CNC i maszynach konwencjonalnych w stali, stali nierdzewnej i metalach nieżelaznych, do 1300 N/mm², z rozszerzaniem materiału > 10%.
Wersja
- Bez rowków smarujących, wymiary konstrukcyjne zgodne z: DIN 371 = trzpień wzmocniony (do M10), DIN 376 = trzpień wystający (od M12)
Zaleta
- Innowacyjna geometria zapewnia bardzo wysoką precyzję wymiarowości i niezawodność procesu
- Wysokiej jakości, odporny na skręcanie materiał HSSE i obróbka powierzchni spełniają najwyższe wymagania w zakresie żywotności
|
Marka |
ATORN |
|
EAN |
4050293582574 |
|
Numer części producenta |
10483176 |
|
Powłoka |
TiN |
|
Nakrój |
C |
|
Rodzaj gwintu |
M |
|
Rodzaj gwintu x średnica znamionowa |
M14 |
|
Skok gwintu |
2 mm |
|
Materiał narzędzia |
HSSE |
|
Średnica otworu pod gwint |
13,1 mm |
|
Długość |
110 mm |
|
Typ otworu |
Otwór przelotowy/nieprzelotowy ≤ 1xD |
|
Średnica wałka |
11 mm |
|
Trzon kwadratowy |
9 mm |
|
Zasilanie płynem chłodzącym |
Zewnętrzne |
|
Tolerancja gwintowników |
ISO 2 (6H) |
|
Rodzaj zastosowania/typ maszyny |
CNC |
|
Szybkość cięcia (stal 1000) (P 1000 N/mm²) |
1 |
|
Szybkość cięcia (stal 1300) (P 1300 N/mm²) |
1 |
|
fitness stainless steel total (M) |
1 |
|
fitness not iron total (N) |
2 |
|
Prędkość cięcia (odlew) (K) |
3 |
|
fitness Titan/Nickel/Super total (S) |
3 |
|
Prędkość cięcia (tward. 65) (H 65HRC) |
3 |
|
DIN |
Podobne do 376 |
|
Ciężar brutto |
0,094 kg |
| Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | f [mm/r] dla średnicy | Przydatność |
|---|---|---|---|---|---|---|
| 1.00 Stale | ||||||
| 1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 15-25 | - | ⚫ |
| 1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 20-25 | - | ⚫ |
| 1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 15-25 | - | ⚫ |
| 1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 15-25 | - | ⚫ |
| 1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 10-20 | - | ⚫ |
| 1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 10-15 | - | ⚫ |
| 1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 10-12 | - | ⚫ |
| 1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 8-15 | - | ⚫ |
| 1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 8-15 | - | ⚫ |
| 1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 4-8 | - | ⚫ |
| 2.00 Stale nierdzewne | ||||||
| 2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 8-12 | - | ⚫ |
| 3.00 Metale nieżelazne | ||||||
| 3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 30-45 | - | ⚫ |
| 3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 30-45 | - | ⚫ |
| 3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 20-30 | - | ⚫ |
| 3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 20-30 | - | ⚫ |
| 3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 25-35 | - | ⚫ |
| 3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 25-35 | - | ⚫ |
| 3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | - | - | ||
| 3.08 Duroplast | Bakelit, Melamin | <150 | - | - | ||
| 3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | - | - | ||
| 3.10 Grafit | C8000 | <60 | - | - | ||
| 3.11 Materiały kompozytowe | - | - | ||||
| 5.00 Stopy specjalne | ||||||
| 5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 15-22 | - | |
| 5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 15-22 | - | |
| 5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | - | - | |
