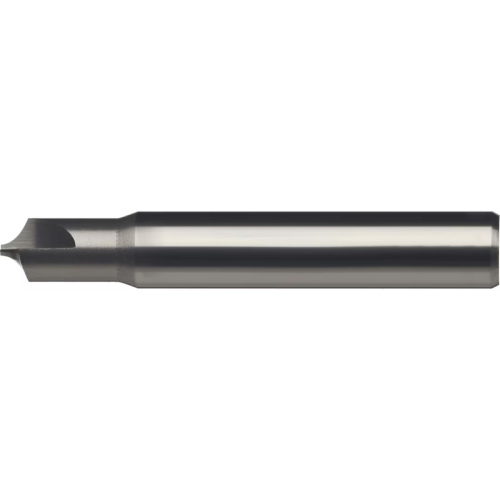

HK ORION Frez ćwierćokrągły VHM, 0,70 mm, wklęsły, chwyt DIN 6535HA
Cena regularna:
towar niedostępny






Opis
Zastosowanie
Frez ćwierćokrągły do obróbki złożonych form, np. bardzo małych promieni otworów. Ze zmniejszoną średnicą na wylocie promienia, co powoduje możliwość zastosowania również w ograniczonych warunkach obróbki.
Wersja
- Chwyt prosty zgodny z DIN 1636 HA
- Z rowkami prostymi
- Mikroziarno K15
Marka |
ORION |
EAN |
4039247573974 |
Numer części producenta |
16711670 |
Materiał narzędzia |
VHM |
Powłoka |
Niepokrywana |
Typ |
N |
Ilość ostrzy (Z) |
2 szt |
Mocowanie od strony maszyny |
Chwyt cylindryczny HA |
Promień |
0,7 mm |
Min. średnica |
0,5 mm |
Maks. średnica |
2,1 mm |
Długość prześwitu |
3 mm |
Długość |
50 mm |
Średnica prześwitu |
2,1 mm |
Średnica wałka |
3 mm |
fz stal 1000 |
0,008 mm |
Ciężar brutto |
0,002 kg |
Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | fz [mm/T] przy średnicy | Przydatność |
---|---|---|---|---|---|---|
1.00 Stale | ||||||
1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 70-80 | ⚫ | |
1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 70-80 | ⚫ | |
1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 70-75 | ⚫ | |
1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 40-60 | ⚫ | |
1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 40-50 | ⚫ | |
1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 20-35 | ⚫ | |
1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 20-35 | ⚫ | |
1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 20-30 | ⚫ | |
1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 20-30 | ⚫ | |
1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 20-30 | ⚫ | |
2.00 Stale nierdzewne | ||||||
2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 20-35 | ⚫ | |
3.00 Metale nieżelazne | ||||||
3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 180-200 | ⚫ | |
3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 150-200 | ⚫ | |
3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 60-70 | ⚫ | |
3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 60-70 | ⚫ | |
3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 70-80 | ⚫ | |
3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | 150-200 | ⚫ | ||
3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 70-80 | ⚫ | |
3.08 Duroplast | Bakelit, Melamin | <150 | 150-200 | ⚫ | ||
3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | 60-80 | |||
3.10 Grafit | C8000 | <60 | - | |||
3.11 Materiały kompozytowe | - | |||||
4.00 Metal odlewany | ||||||
4.01 Żeliwo szare | GG10 | <260 HB | 0.6010 | 60-70 | ⚫ | |
4.02 Żeliwo sferoidalne | GGG 40 | <310 HB | 0.7040 | 60-70 | ⚫ | |
4.03 Żeliwo sferoidalne | GTW-55 | <280 HB | 0.8055 | 60-70 | ⚫ | |
5.00 Stopy specjalne | ||||||
5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 10-30 | ⚪ | |
5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 10-30 | ⚪ | |
5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | 10-30 | ⚪ | |
6.00 Materiały twarde | ||||||
6.01 Stal hartowana -55 HRC | x40CrMoV5-1 | -55HRC | 0.9620 | 10-30 | ||
6.02 Stal hartowana -65 HRC | 90MnCrV8 | <65HRC | 10-30 |
