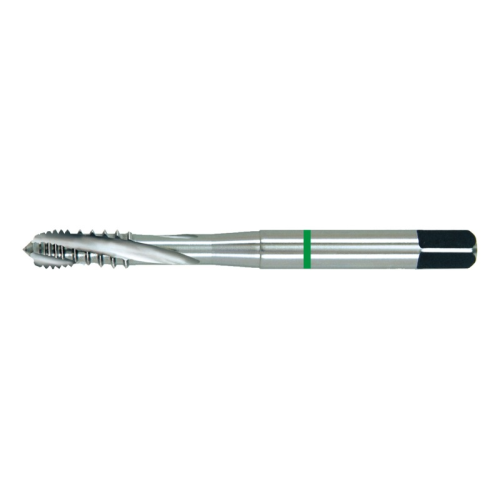

HK ATORN gwintownik HSSE C 371 15° M10 1,5 mm ISO2 S≤2,5xD CNC ozn. N
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zastosowanie
Do wykonywania gwintów metrycznych na maszynach CNC lub maszynach konwencjonalnych w otworach nieprzelotowych w metalach nieżelaznych.
Wersja
- wymiary strukturalne zgodne z: DIN 371 = trzpień wzmocniony (do M10), DIN 376 = trzpień o dużej długości (od M12)
Zaleta
- innowacyjna geometria skrawania z częściowym gwintem zmniejsza moment obrotowy, usprawnia dystrybucję środków smarnych i zapewnia bardzo wysoką niezawodność procesu i odprowadzanie wiórów
- specjalne zastosowanie o zoptymalizowanej geometrii skrawania, do stosowania w metalach nieżelaznych o właściwościach klejących lub smarnych
|
Marka |
ATORN |
|
EAN |
4050293189629 |
|
Numer części producenta |
10479469 |
|
Typ |
M MAX Control |
|
Rodzaj gwintu |
M |
|
Rodzaj gwintu x średnica znamionowa |
M10 |
|
Skok gwintu |
1,50 mm |
|
Typ otworu |
Otwór nieprzelotowy ≤ 2,5xD |
|
Materiał narzędzia |
HSSE |
|
Powłoka |
Niepokrywana |
|
Nakrój |
C |
|
Tolerancja gwintowników (Tol.) |
ISO 2 (6H) |
|
Kąt skrętu linii śrubowej |
15° (prawa strona) |
|
Średnica wałka |
10 mm |
|
Rodzaj zastosowania/typ maszyny |
CNC |
|
Średnica otworu pod gwint |
8,5 mm |
|
Zasilanie płynem chłodzącym |
Zewnętrzne |
|
Długość |
100 mm |
|
Trzon kwadratowy |
8 mm |
|
Szybkość cięcia (stal 1000) (ISO P 1000 N/mm²) |
3 |
|
Szybkość cięcia (stal 1300) (ISO P 1300 N/mm²) |
3 |
|
fitness stainless steel total (ISO M) |
3 |
|
fitness not iron total (ISO N) |
1 |
|
fitness Titan/Nickel/Super total (ISO S) |
3 |
|
Prędkość cięcia (odlew) (ISO K) |
3 |
|
Prędkość cięcia (tward. 55) (ISO H 55HRC) |
3 |
|
Prędkość cięcia (tward. 65) (ISO H 65HRC) |
3 |
|
DIN |
371 |
|
Ciężar brutto |
0,054 kg |
| Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | f [mm/r] dla średnicy | Przydatność |
|---|---|---|---|---|---|---|
| 1.00 Stale | ||||||
| 1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 10-18 | - | ⚪ |
| 1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 10-18 | - | ⚪ |
| 1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 10-15 | - | ⚪ |
| 1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 8-12 | - | |
| 1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 8-12 | - | |
| 1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 8-12 | - | |
| 1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 6-8 | - | |
| 1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 8-12 | - | |
| 1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 8-12 | - | |
| 1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 6-12 | - | |
| 2.00 Stale nierdzewne | ||||||
| 2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 6-8 | - | |
| 3.00 Metale nieżelazne | ||||||
| 3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 15-25 | - | ⚫ |
| 3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 15-20 | - | ⚫ |
| 3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 10-20 | - | ⚫ |
| 3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 10-20 | - | ⚫ |
| 3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 10-25 | - | ⚫ |
| 3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 10-25 | - | ⚫ |
| 3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | 10-20 | - | ⚫ | |
| 3.08 Duroplast | Bakelit, Melamin | <150 | 8-15 | - | ⚫ | |
