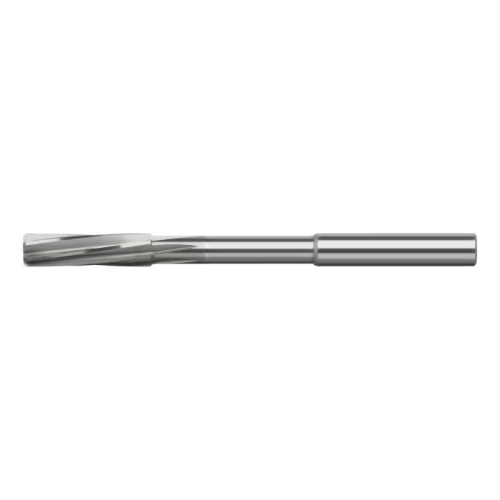

HK ATORN SC NC Rozw. T=6 B 7-8° 7,0mm H7 x 109mm x 31mm HA pod. do DIN 8093
Cena regularna:
towar niedostępny






Opis
Zastosowanie
Do tworzenia otworów przelotowych w tolerancji pasowania H7 na maszynach NC do 1300 N/mm².
Wersja
- Lewoskrętność 7-8°, typ B
Zaleta
- dobra jakość otworu (tolerancja wymiarowa, okrągłość, jakość powierzchni)
Marka |
ATORN |
EAN |
4050293005448 |
Numer części producenta |
10041780 |
Materiał narzędzia |
VHM |
Tolerancja pasowania |
H7 |
Typ szczeliny |
Lewoskrętny, 7-8° |
Mocowanie od strony maszyny |
Chwyt cylindryczny HA |
Powłoka |
Niepokrywana |
Średnica cięcia |
7 mm |
Długość |
109 mm |
Długość krawędzi tnącej |
31 mm |
Długość chwytu |
69 mm |
Średnica wałka |
8 mm |
Ilość ostrzy |
6 szt |
f stal 1300 |
0.12 mm/obr |
DIN |
Podobne do 8093 |
Ciężar brutto |
0,053 kg |
Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | f [mm/U] | Przydatność |
---|---|---|---|---|---|---|
1.00 Stale | ||||||
1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 25-30 | 0.15-0.18 | ⚫ |
1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 22-25 | 0.15-0.18 | ⚫ |
1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 22-25 | 0.15-0.18 | ⚫ |
1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 20-25 | 0.15-0.18 | ⚫ |
1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 25-30 | 0.15-0.18 | ⚫ |
1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 15-20 | 0.15-0.18 | ⚫ |
1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 10-15 | 0.08-0.1 | ⚫ |
1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 15-20 | 0.08-0.1 | ⚫ |
1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 15-20 | 0.08-0.1 | ⚫ |
1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 10-12 | 0.15-0.18 | ⚫ |
2.00 Stale nierdzewne | ||||||
2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 10-15 | 0.08-0.1 | ⚪ |
3.00 Metale nieżelazne | ||||||
3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 20-60 | 0.15-0.2 | ⚫ |
3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 20-40 | 0.15-0.2 | ⚫ |
3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 20-40 | 0.15-0.2 | ⚫ |
3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 20-30 | 0.15-0.2 | ⚫ |
3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 20-50 | 0.15-0.2 | ⚫ |
3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | 20-50 | 0.2-0.25 | ⚪ | |
3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 20-40 | 0.15-0.2 | ⚫ |
3.08 Duroplast | Bakelit, Melamin | <150 | 15-35 | 0.2-0.25 | ⚪ | |
3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | - | - | ||
3.10 Grafit | C8000 | <60 | - | - | ||
3.11 Materiały kompozytowe | - | - | ||||
4.00 Metal odlewany | ||||||
4.01 Żeliwo szare | GG10 | <260 HB | 0.6010 | 25-30 | 0.15-0.18 | ⚫ |
4.02 Żeliwo sferoidalne | GGG 40 | <310 HB | 0.7040 | 20-25 | 0.15-0.18 | ⚫ |
4.03 Żeliwo sferoidalne | GTW-55 | <280 HB | 0.8055 | 20-25 | 0.15-0.18 | ⚫ |
5.00 Stopy specjalne | ||||||
5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 7-12 | 0.08-0.1 | ⚫ |
5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 7-12 | 0.08-0.1 | ⚫ |
5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | 7-12 | 0.08-0.1 | ⚪ |
