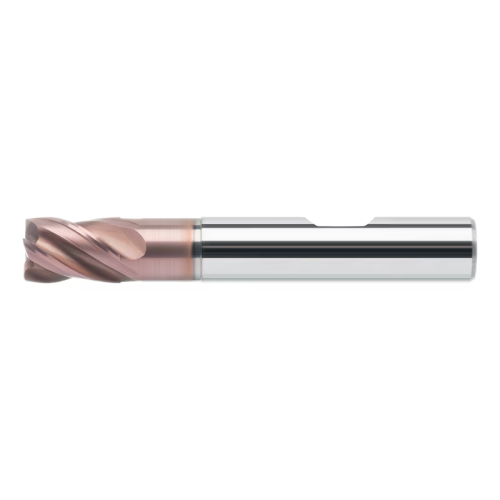

HK ORION frez trzpieniowy VHM HPC, średnica 18,0x22x82 mm, chwyt HB
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zastosowanie
Frez trzpieniowy HPC z nierównym kątem skrętu linii śrubowej i nierównym skokiem do uniwersalnej obróbki zgrubnej i wygładzającej.
Wersja
- Drobne ziarno VHM
- Chwyt prosty wg DIN 6535 HA i HB
- Powłoka ULTRA
- Z przewężeniem
- Nierówny kąt skrętu linii śrubowej 35°/38°
- Z fazką ochronną krawędzi
- Rowki z zaokrąglonymi krawędziami
- Ostrze centralne
- Nierówny skok rowka
Zaleta
- Niezwykle płynny przebieg
- Zmniejszone drgania
- Możliwe wysokie prędkości posuwu i duże głębokości skrawania
- Idealny dla statycznego i dynamicznego frezowania trochoidalnego
- Zdefiniowane zaokrąglenie krawędzi zapewniające wyjątkową trwałość
|
Marka |
ORION |
|
EAN |
4053625350520 |
|
Numer części producenta |
16851218 |
|
Materiał narzędzia |
VHM |
|
Powłoka |
ULTRA |
|
Typ |
N |
|
Ilość ostrzy (Z) |
4 szt |
|
Kąt skrętu linii śrubowej |
35° |
|
Mocowanie od strony maszyny |
Chwyt cylindryczny HB |
|
Długość całkowita |
Krótkie |
|
Średnica cięcia |
18 mm |
|
Długość krawędzi tnącej |
22 mm |
|
Długość prześwitu |
34 mm |
|
Długość |
82 mm |
|
Długość profilu do ochrony krawędzi |
0,2 mm |
|
Średnica prześwitu |
17,5 mm |
|
Średnica wałka |
18 mm |
|
fz stal 1000 |
0,13 mm |
|
Ciężar brutto |
0,270 kg |
| Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | fz [mm/T] przy średnicy | Przydatność |
|---|---|---|---|---|---|---|
| 1.00 Stale | ||||||
| 1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 220-230 | 0.18-0.22 | ⚫ |
| 1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 220-230 | 0.18-0.22 | ⚫ |
| 1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 190-200 | 0.16-0.02 | ⚫ |
| 1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 150-160 | 0.16-0.02 | ⚫ |
| 1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 120-130 | 0.14-0.17 | ⚫ |
| 1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 190-220 | 0.14-0.17 | ⚫ |
| 1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 110-120 | 0.08-0.1 | ⚫ |
| 1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 110-120 | 0.12-0.15 | ⚫ |
| 1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 100-110 | 0.12-0.15 | ⚫ |
| 1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 90-100 | 0.12-0.15 | ⚫ |
| 2.00 Stale nierdzewne | ||||||
| 2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 110-120 | 0.08-0.1 | ⚫ |
| 3.00 Metale nieżelazne | ||||||
| 3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | - | - | |
| 3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 280-300 | 0.2-0.25 | |
| 3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | - | - | ⚪ |
| 3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 240-250 | 0.18-0.22 | ⚫ |
| 3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | - | - | ⚪ |
| 3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 240-250 | 0.18-0.22 | ⚫ |
| 3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | - | - | ||
| 3.08 Duroplast | Bakelit, Melamin | <150 | - | - | ||
| 3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | - | - | ||
| 3.10 Grafit | C8000 | <60 | - | - | ||
| 3.11 Materiały kompozytowe | - | - | ||||
| 4.00 Metal odlewany | ||||||
| 4.01 Żeliwo szare | GG10 | <260 HB | 0.6010 | 120-180 | 0.2-0.25 | ⚫ |
| 4.02 Żeliwo sferoidalne | GGG 40 | <310 HB | 0.7040 | 120-180 | 0.2-0.25 | ⚫ |
| 4.03 Żeliwo sferoidalne | GTW-55 | <280 HB | 0.8055 | 120-180 | 0.2-0.25 | ⚫ |
| 5.00 Stopy specjalne | ||||||
| 5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 60-80 | 0.08-0.11 | ⚫ |
| 5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 60-80 | 0.08-0.11 | ⚫ |
| 5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | 60-80 | 0.08-0.11 | ⚫ |
