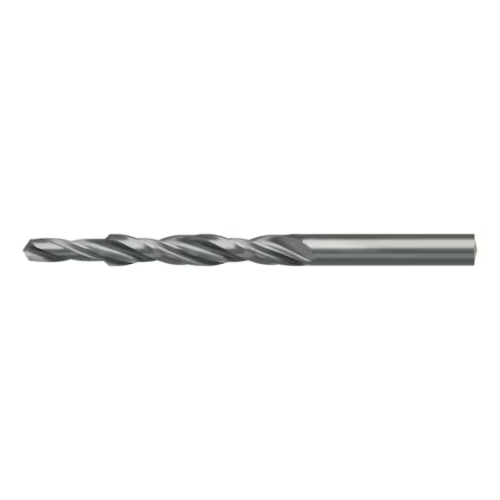

HK ORION Wiertło stopniowe Subland typu N, HSS M8 9 mm HA
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zastosowanie
Do otworów pod gwint zgodnych z DIN 336 oraz swobodnego pogłębiania 90° równoważnego otworom przelotowym zgodnym z DIN EN 20273. Pogłębianie i wiercenie otworów pod gwint w jednym przejściu.
Wersja
- Wiercenie i pogłębianie dzięki niezależnymi rowkom na wióry i fazom prowadzącym. Ponowne szlifowanie nie wpływa na profil
Zaleta
- precyzyjne wyrównanie średnicy wiertła i pogłębienia, niższe koszty procesów
- uniwersalne zastosowanie dzięki zredukowaniu kosztów narzędzi do minimum i wyższej elastyczności przy użytkowaniu
 |
|
|
Marka |
ORION |
|
EAN |
4039247026463 |
|
Numer części producenta |
11106008 |
|
Materiał narzędzia |
HSS |
|
Powłoka |
Waporyzowane |
|
Typ |
N |
|
Kąt ostrza |
118 Stopnie |
|
Zasilanie płynem chłodzącym |
Zewnętrzne |
|
Mocowanie od strony maszyny |
Chwyt cylindryczny HA |
|
Przeznaczone dla gwintów |
M8 |
|
Średnica wiertła prowadzącego (d1) |
6,8 mm |
|
Średnica pogłębiacza czołowego (d2) |
9 mm |
|
Długość wiertła prowadzącego (l3) |
21 mm |
|
Długość rowka wiórowego (l2) |
81 mm |
|
Długość (l1) |
125 mm |
|
Średnica wałka |
9 mm |
|
f stal 700 |
0.1 mm/obr |
|
DIN |
8378 |
|
Ciężar brutto |
0,045 kg |
| Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | f [mm/obr] dla średnicy | Przydatność |
|---|---|---|---|---|---|---|
| 1.00 Stale | ||||||
| 1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 22-35 | 0.15-0.2 | ⚫ |
| 1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 22-35 | 0.15-0.2 | ⚫ |
| 1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 20-30 | 0.15-0.2 | ⚫ |
| 1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 20-30 | 0.15-0.2 | ⚪ |
| 1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 15-20 | 0.1-0.15 | ⚪ |
| 1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 15-18 | 0.1-0.15 | ⚪ |
| 1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 5-10 | 0.1-0.15 | |
| 1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 5-10 | 0.1-0.15 | |
| 1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 5-10 | 0.1-0.15 | |
| 1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 5-8 | 0.1-0.15 | |
| 2.00 Stale nierdzewne | ||||||
| 2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 5-10 | 0.1-0.15 | |
| 3.00 Metale nieżelazne | ||||||
| 3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 40-60 | 0.17-0.22 | ⚪ |
| 3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 30-40 | 0.17-0.22 | ⚫ |
| 3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 25-35 | 0.15-0.2 | ⚪ |
| 3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 20-30 | 0.15-0.2 | ⚫ |
| 3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 30-40 | 0.17-0.22 | ⚪ |
| 3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 30-40 | 0.17-0.22 | ⚫ |
| 3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | 15-20 | 0.15-0.2 | ||
| 3.08 Duroplast | Bakelit, Melamin | <150 | 10-18 | 0.15-0.2 | ||
| 3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | 10-18 | 0.15-0.2 | ||
| 3.10 Grafit | C8000 | <60 | 5-8 | 0.15-0.2 | ||
| 3.11 Materiały kompozytowe | - | - | ||||
| 4.00 Metal odlewany | ||||||
| 4.01 Żeliwo szare | GG10 | <260 HB | 0.6010 | 15-25 | 0.15-0.2 | ⚫ |
| 4.02 Żeliwo sferoidalne | GGG 40 | <310 HB | 0.7040 | 15-25 | 0.15-0.2 | ⚫ |
| 4.03 Żeliwo sferoidalne | GTW-55 | <280 HB | 0.8055 | 15-25 | 0.15-0.2 | ⚫ |
| 5.00 Stopy specjalne | ||||||
| 5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 2-10 | 0.1-0.15 | |
| 5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 2-10 | 0.1-0.15 | |
| 5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | 2-10 | 0.1-0.15 | |
