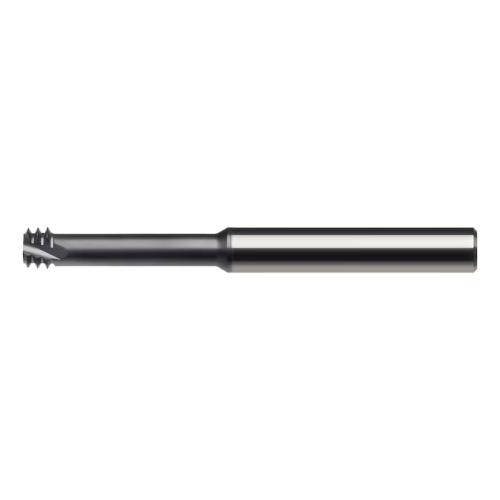

HK Frez do gwintów ATORN, SC TiAlN, DL/SL ≤ 2xD 7,8 mm 1,5 mm 64 mm HA UNI
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zastosowanie
Do wykonywania prawych i lewych gwintów metrycznych na maszynach CNC w otworach przelotowych i nieprzelotowych w stali, stali nierdzewnej, metalach nieżelaznych, żeliwie i stopach specjalnych, do 1500 N/mm².
Wersja
- Frezy do gwintów z krótką częścią gwintującą
Zaleta
- Innowacyjna geometria tnąca i wysokiej jakości węgliki spiekane zapewniają bardzo wysoką precyzję wymiarów, niezawodny przebieg procesów i doskonałe odprowadzanie wiórów
- Możliwe wykonywanie bardzo małych gwintów, od M1 x 0,2
 |
|
|
Marka |
ATORN |
|
EAN |
4050293207651 |
|
Numer części producenta |
11940336 |
|
Materiał narzędzia |
VHM |
|
Powłoka |
TiAlN - azotek tytanu glinu |
|
Typ otworu |
Otwór przelotowy/nieprzelotowy ≤ 2xD |
|
Zasilanie płynem chłodzącym |
Zewnętrzne |
|
Mocowanie od strony maszyny |
Chwyt cylindryczny HA |
|
Średnica cięcia (d1) |
7,8 mm |
|
Skok gwintu |
1,5 mm |
|
Przeznaczone do gwintów metrycznych od |
M10 |
|
Długość (l1) |
64 mm |
|
Efektywna długość frezowania gwintu (l2) |
23 mm |
|
Średnica wałka |
8 mm |
|
Ilość ostrzy |
3 szt |
|
f stal 1000 |
0.12 mm/obr |
|
Ciężar brutto |
0,041 kg |
| Grupy materiałowe dla wartości cięcia | Opis dotyczący DIN | Klasa wytrzymałości [N/mm²] | Nr materiału | Vc [m/min] | f [mm/r] dla średnicy | Przydatność |
|---|---|---|---|---|---|---|
| 1.00 Stale | ||||||
| 1.01 Stal automatowa | 9 S 20 | < 900 | 1.0711 | 60-120 | ⚫ | |
| 1.02 Stal strukturalna | ST 37-2 | <500 | 1.0037 | 60-120 | ⚫ | |
| 1.03 Stal strukturalna | ST 60-2 | > 500 | 1.7735 | 60-110 | ⚫ | |
| 1.04 Stal hartowana | 42 CrMo 4 | <1000 | 1.7225 | 60-90 | ⚫ | |
| 1.05 Żeliwo | GS-45 | <1000 | 1.0446 | 60-90 | ⚫ | |
| 1.06 Stal nawęglana | 16 MnCr 5 | <1200 | 1.7131 | 50-100 | ⚫ | |
| 1.07 Nierdzewna stal ferrytyczna/martenzytyczna | X 10 Cr 13 | <1100 | 1.4006 | 70-100 | ⚫ | |
| 1.08 Stal hartowana | 43 CrMo 4 | >1000 | 1.3563 | 50-80 | ⚫ | |
| 1.09 Stal azotowana | 31 CrMoV 9 | <1300 | 1.8519 | 50-70 | ⚫ | |
| 1.10 Stal narzędziowa | X 38 CrMoV 5 1 | <1300 | 1.2343 | 50-65 | ⚫ | |
| 2.00 Stale nierdzewne | ||||||
| 2.01 Stal austenityczna | G-X 2 CrNiMo 18 15 | <1100 | 1.3953 | 70-80 | ⚫ | |
| 3.00 Metale nieżelazne | ||||||
| 3.01 Aluminium, długie wióry | AI99.9 | <500 | 3.0305 | 100-200 | ⚫ | |
| 3.02 Aluminium, krótkie wióry | G-AISi12 | <500 | 3.2581 | 100-180 | ⚫ | |
| 3.03 Stop miedzi: brąz, długie wióry | CuSn4 | <1200 | 2.1016 | 50-150 | ⚫ | |
| 3.04 Stop miedzi: brąz, krótkie wióry | CuNi12Zn24 | <850 | 2.0730 | 50-200 | ⚫ | |
| 3.05 Stop miedzi: mosiądz, długie wióry | Cu Zn 20 | <600 | 2.0250 | 50-200 | ⚫ | |
| 3.07 Tworzywa termoplastyczne | Cu Zn 39 Pb 3 | <600 | 2.0381 | 50-200 | ⚫ | |
| 3.07 Tworzywa termoplastyczne | PVC, Acrylglas | <100 | 60-140 | ⚫ | ||
| 3.08 Duroplast | Bakelit, Melamin | <150 | 60-140 | ⚫ | ||
| 3.09 Tworzywa sztuczne wzmocnione włóknami | CFK, GFK | <1500 | - | ⚪ | ||
| 3.10 Grafit | C8000 | <60 | - | ⚪ | ||
| 3.11 Materiały kompozytowe | - | ⚪ | ||||
| 4.00 Metal odlewany | ||||||
| 4.01 Żeliwo szare | GG10 | <260 HB | 0.6010 | 40-80 | ⚫ | |
| 4.02 Żeliwo sferoidalne | GGG 40 | <310 HB | 0.7040 | 40-80 | ⚫ | |
| 4.03 Żeliwo sferoidalne | GTW-55 | <280 HB | 0.8055 | 40-80 | ⚫ | |
| 5.00 Stopy specjalne | ||||||
| 5.01 Stop tytanu | TiAI5Sn2,5 | <1200 | 3.7115 | 20-40 | ⚫ | |
| 5.02 Stop niklu | NiCr21Mo | <1400 | 2.4858 | 20-40 | ⚫ | |
| 5.03 Superstopy | X45CrSi 9 3 | <1400 | 1.4718 | 20-40 | ⚫ | |
